部品図自動作図と部材拾い出しシステム
概要
【課題】
顧客から提示される設計資料(紙ベース)を元に製造する部品の提案図と製造の際に必要となる材料の拾い出しを行っており、提案図の修正などもあるため都度作図と材料の拾いに膨大な工数が掛かってしまう。部品パターンが決まっている為、作図と拾いを自動化したい。
【対応】
製造する部品数が数点で、高さや長さ加工箇所数の違いなどある物のパターンがある程度決まっていたためパラメータ入力による自動設計システムの構築を提案。部品設計図を自動作図すると共に加工指示書、材料表も同時に出力することで作図・拾い出し業務の効率化に繋がると共に営業から製造部門への指示工程の簡略化にもつながった。
特徴
紙パラメータ入力による自動設計と使用材料の自動拾いにより従来よりもスムーズでスピーディーな提案が可能に。

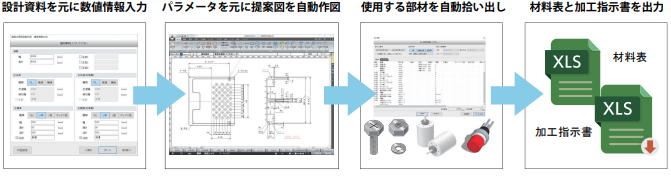

運用イメージ
1. 基本部品形状を選択肢、設計資料を元にパラメータ入力

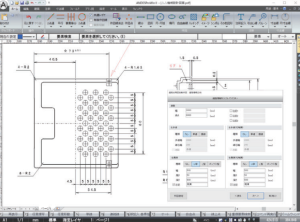

2. 自動作図され提案図に自動配置（配置後の手動調整も可能
3. 自動作図情報を元に加工指示書と材料表を出力
4. 出力情報を元に見積もり作成と顧客提案を実施
