AI図形認識とOCRの文字認識
概要
【課題】
図面上にある建具をAIで認識・識別・抽出し、且つ図面上の文字列も識別し、テキストに自動変換させたい。
【対応】
- 図面上（ラスター図面・画像）から見積に必要となる建具の情報をAIで識別する
- ドアなどの図形をAIで学習し、どこに・何が・いくつあるかを識別する
- Roboflowを利用し学習データを整備
- 図形だけでなく、図面上の文字列も識別しOCRにてテキストに変換する

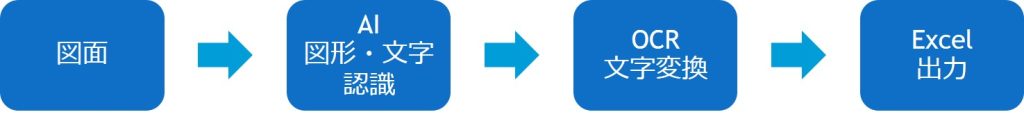

- 図形の形状に関する情報と、文字列情報から必要となる情報をExcelに出力する
..
特長
「リビング」「洋室」など、部屋の用途の文字列を図面上から識別するだけでなく、識別した文字列を画像として切り出し、OCRを利用し文字列に変換することができます。
..
運用イメージ
①Roboflowを利用し学習データを整備
※Roboflowのデータ学習方法サンプル
.

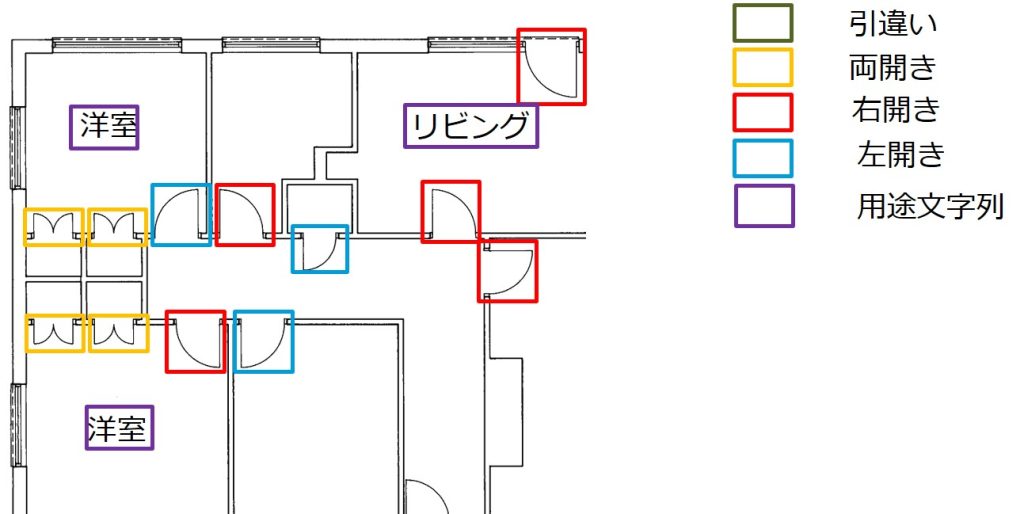

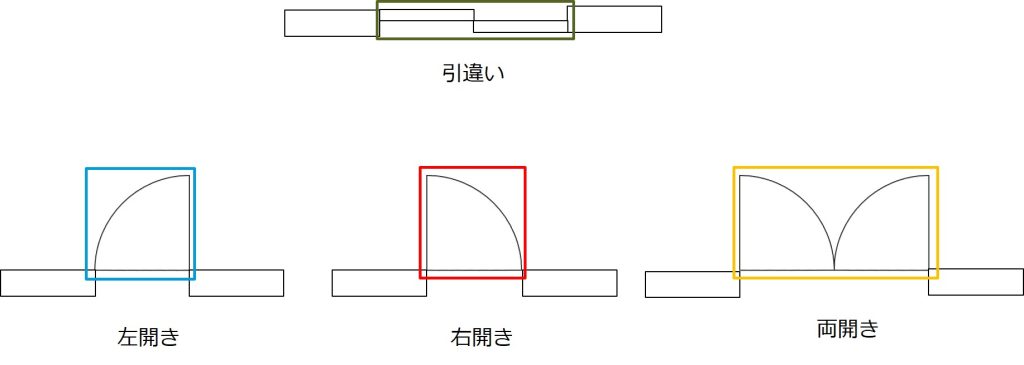

②図面上にあるドアの形状、型式文字列をAIで識別する。（両開き・片開き（右・左）・引き違いなど）
.
.

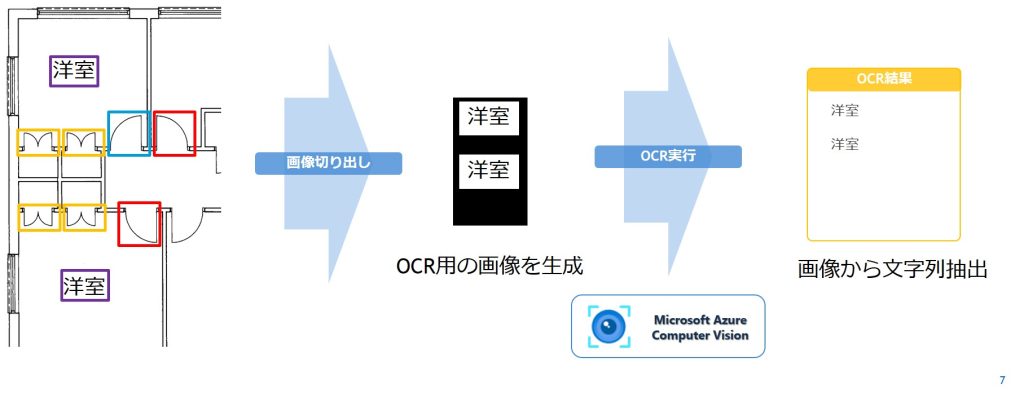

.③「リビング」「洋室」など部屋の用途を文字列を図面上から識別する。 識別した文字列を画像として切り出しOCRを利用し文字列に変換する。
..
