建具の拾い出し&文字テキスト変換システム
概要
【課題】
図面上にある建具をAIで認識・識別・抽出し、且つ図面上の文字列も識別し、テキストに自動変換させたい。
【対応】
図面内の建具をAIが自動認識し拾い出すシステムを作成。建具の数量をカウントすると共に検出した画像にOCRを実行することで、建具記号の中の文字列をデータ化し紐づけて拾い出しが可能。
建具の場合、壁線などと見分けがつきづらく人の目以外での認識が難しいですが、建具記号など付随する情報を認識させることで拾い出しを可能にしました。
..
特長
画像要素内のOCRにより文字入力などの手間も省き、建具の拾い出し業務の効率化に大きく貢献します。
.

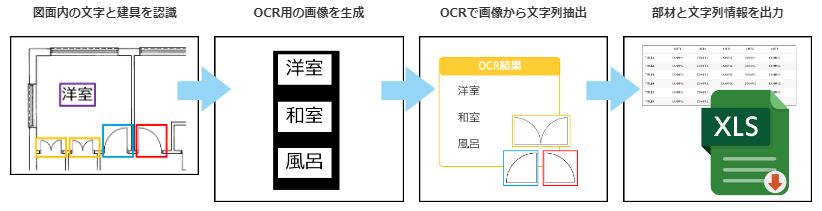

運用イメージ
..
- 図面上（ラスター図面・画像）から見積に必要となる建具の情報をAIで識別
- ドアなどの図形をAIで学習し、どこに・何が・いくつあるかを識別する
- Roboflowを利用し学習データを整備
- 図形だけでなく、図面上の文字列も識別しOCRにてテキストに変換する
- 図形の形状に関する情報と、文字列情報から必要となる情報をExcelに出力
.
